Exercices sur les portes logiques

Généralisation du ou

Réaliser un circuit, à l'aide des portes disponibles à gauche, telle que Sortie vaut 1 si et seulement si au moins une des entrées est non nulle.

Nullité des entrées

Réaliser un circuit, à l'aide des portes disponibles à gauche, telle que Sortie vaut 1 si et seulement si toutes les entrées sont nulles.

Un circuit plus complexe

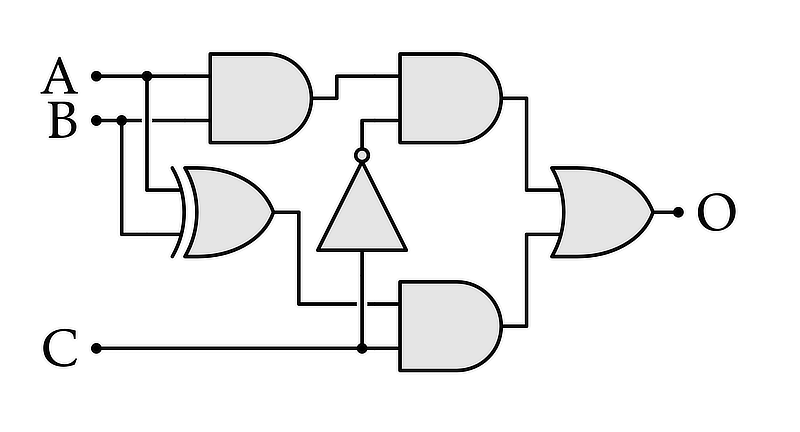

On considère le circuit suivant :

• Créez la table de vérité de ce circuit
• Reproduire ce circuit à l'aide de l'éditeur de logique.
• En modulant les entrées A, B et C, vérifier que la sortie S correspond bien à la table de vérité
• Quel est le rôle de ce circuit ?
